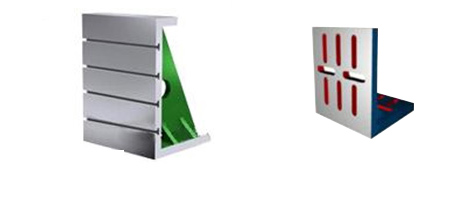

铸铁弯板

按GB6092 - 85标准制造,材料HT200,工作面采用刮研工艺,用于零部件的检测和机械加工中的装夹。

规格 mm 测量面对基面的垂直度 测量面平面度或直线度 基面平面度或直线度 精度等级μm 1 2 3 1 2 3 1 2 3 200×200 8 铸铁弯板 按GB6092 - 85标准制造,材料HT200,工作面采用刮研工艺,用于零部件的检测和机械加工中的装夹。 规格 mm 测量面对基面的垂直度 测量面平面度或直线度 基面平面度或直线度 精度等级μm 1 2 3 1 2 3 1 2 3 200×200 8 16 30 4 8 16 6 12 24 300×200 10 20 40 5 10 20 8 16 30 300×300 10 20 40 5 10 20 8 16 30 400×300 12 24 45 6 12 24 10 20 40 400×400 12 24 45 6 12 24 10 20 40 500×400 14 28 50 7 14 28 12 24 48 500×500 14 28 50 7 14 28 12 24 48 800×600 18 35 60 9 18 35 14 28 55 1000×800 25 50 70 12 24 45 18 35 70
